本系列液壓缸是由14種缸徑，分別按兩種速比組成28種規格的單活塞雙作用差動油缸。另外缸頭法蘭、中間軸銷和底座安裝三種還可作成雙活塞雙作用等速油缸，再加.上有無緩沖與上述28種規格組成384個品種。其安裝形式和尺寸符合德國鋼廠和IS03320標準，特別適合環境惡劣、重載的工作狀態。廣泛應用于鋼鐵、鑄造、鍛造及機械制造等工業部門。

現在，我公司在原來基礎上，總結提高并吸收國外先進技術，研制開發出帶接近開關和內置式位移傳感器的系列油缸，為各行各業生產的機械化，自動化創造更為可靠、簡捷、準確、方便的條件。

工作條件

工作壓力MPa：25、35

工作介質：礦物油、磷酸油和水-乙二醇

工作溫度C： -30~ +100

介質粘度cst： 2.8 ~ 380

速度m/s： 0.5(采 用特殊密封可達到15)

型號選擇

CD 25 E D/d × S A 10 02 C G U M T ※

CD - 種類： CD=差動缸； CG=等速缸

25 - 工作壓力：250=25MPa； 350= -35MPa

E - 安裝形式：A=尾部單耳環帶襯套； B=尾部單耳環帶關節軸承； C=前法蘭； D=后法蘭；E=中間軸銷； F=底座

D/d - 缸徑/杠徑(詳見下表)

S - 行程

A - 缸頭、缸底連接方式： A=兩端均以螺紋連接； B=缸頭螺紋連接、缸底焊接(D≤100 )

10 - 系列號： 10=10系列； 10~ 19系列尺寸相同

02 - 接口： 01=英制螺紋； 02=公制螺紋

C - 活塞桿材質： C=45鋼表面鍍硬鉻； H=50鋼表面鍍硬鉻，L=1CrI7Ni2鋼表面鍍硬鉻

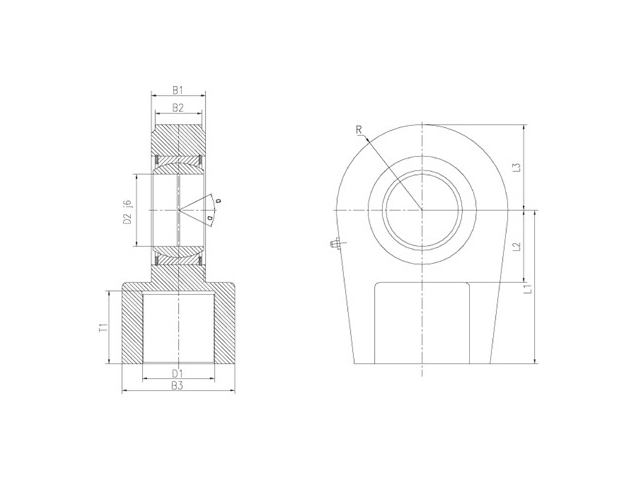

G - 活塞桿螺紋： G=用于耳環GA、GAK及SA的螺紋； A=用于GAS耳環的螺紋

U - 緩沖: U=無緩沖； D=帶緩沖

M - 油介質：M=礦物油，丁晴橡膠密封； V=磷酸酯氟橡膠密封

T - 密封結構： T=滑動環組合密封，A=V型密封圈組

※ - 進一步說明

規格/技術參數

內部結構圖

工作條件

工作壓力MPa： CD / CG250 25；CD/CG350 35

工作溫度C：-30 ~ +100

工作介質：礦物油、磷酸油和水-乙二醇

運動速度m/s： 0.5(采 用特殊密封可達到15)

工作介質粘度cst： 2. 8~380

缸頭與缸筒螺紋連接時CD250、CD350系列螺釘緊固力矩
